Простая сигнализация с использованием
ATtiny13a, 3642BH_TM1637,
TTP223B, SR505 или SR501 и зуммера.
Сигнализация "Счётчик" применяется как простая
кодовая сигнализация такого назначения, например для того чтобы знать был ли
кто в квартире в отсутствии вас и как вспомогательное устройство, когда
просматривать камеру видеонаблюдения каждый день лень и т.д., разница в том,
что каждый раз код набирать ненужно, а нужно только запомнить или записать
число.
И ещё, можно использовать вместо механического колокольчика над дверью,
если расположить с боку входной/выходной двери, то будет сигнализировать, когда
кто-то входит или выходит из помещения.
Может защитить от скрытного хищения ценностей, от скрытной
установки прослушивающего «жучка» и иных скрытных пакостей со стороны
других.
Схема
Схема изменена на версию 1.1. Конденсатор С3 на предыдущей
схеме лучше заменить на конденсатор 10n. Зуммер лучше с таким номиналом конденсатора работает.
Модуль датчика HC-SR505 проблемным оказался (с моим модулем,
состоящий из ATtiny13a и зуммера стал срабатывать от зуммера постоянно),
пришлось использовать HC-SR501 в финальной версии проекта, он без проблем
работает.
Дополнил модулем бесперебойного
питания вместе с аккумулятором, который применяется для зарядки телефона от
аккумулятора и от солнечной батареи.
Схема.
для регулировки громкости зуммера.
Алгоритм программы V2. При нажатии на кнопку TTP223B два раза пискнет и
погасит цифры или включит (работает как выкл/вкл). При срабатывание датчика
движения зажигаются цифры, зуммер один раз пискнет и увеличит число. Далее
программа будет ожидать сброса датчика движения, после чего зуммер три раза пискнет
(включение режима охраны) и погасит цифры, когда движение прекратится. И всё
повторяется. При включения режима охраны до погашения цифр выключение не
возможно. Программа на BASCOM-AVR V2
Финальная версия проекта
Финальная версия программы проекта на BASCOM-AVR.
В неё добавлено электросбережение и
генератор случайных чисел, для максимальной защиты, даже от профессионалов в
электронике. Полностью изменён алгоритм программы. Новая версия Final_v2_1Rnd Небольшое исправление логики. Теперь в период 3 писков, при
переходе в охраняемый режим, и поступления в этот период от датчика движения
логической 1 не выключает цифры. Вроде теперь всё – идеально работает.
Алгоритм программы.
Фьюзы V1_1

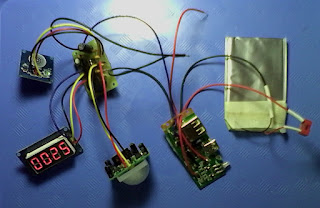

Практически. Финальная версия проекта c HC-SR501
Финальная версия проекта в корпусе.
Финальная версия проекта в корпусе.
